Мы уже рассказывали, как подружить аналоговую камеру и ip-видеорегистратор. Теперь рассмотрим обратный вариант: как подключить цифровую камеру к аналоговому видеорегистратору.
В каких случаях может возникнуть такая необходимость? Представим, что на объекте установлена большая разветвленная система на базе аналоговых камер и видеорегистраторов, которую необходимо модернизировать. Заменить все оборудование разом порой бывает обременительно для кошелька. И лучший выход в данном случае - обновить систему в несколько этапов, начиная с видеокамер.

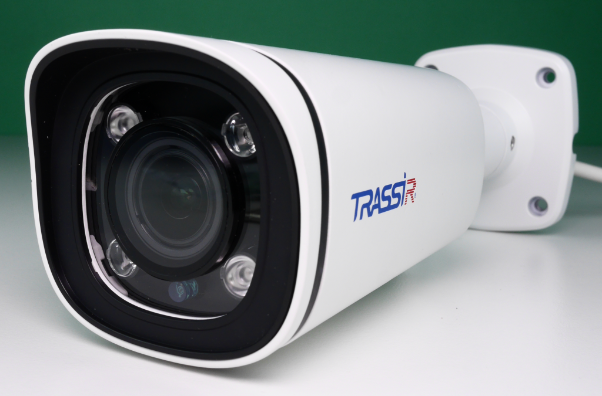

Итак, у нас есть цифровая (ip) видеокамера и аналоговый видеорегистратор. Давайте их подружим. Сразу отметим, что удовольствие это недешевое (но определенно дешевле, чем менять сразу всю систему) - как по ценнику, так и по количеству работы, которую предстоит выполнить.

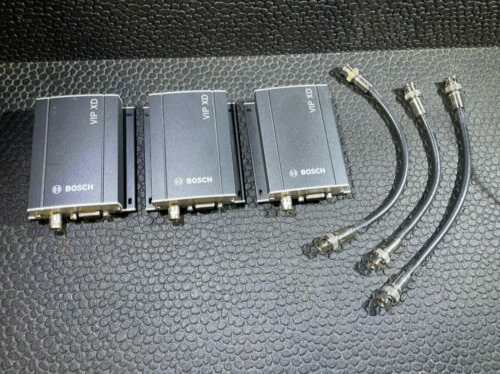

Если у вас именно такая модель, то понадобится декодер или приемопередатчик - устройство, которое переводит цифровой сигнал в формате MPEG4 с частотой 30 кадров в секунду в форматы Pal и/или NTFS. Например, декомер VIP XD от Bosch в состоянии декодировать до четырех видеопотоков одновременно. Он имеет установленные интерфейсы rj-45, BNC, VGA. и подключается к монитору с возможностью вывода информации на экран или в квадрированном режиме.
IP-камера подключается к аналоговому регистратору через декодер с помощью кабеля “витая пара”. Крайне желательно, чтобы оба устройства были в этот момент выключены.
В таком случае общую систему можно масштабировать сразу несколькими ip-видеокамерами. Для этой цели требуется связать аналоговый и гибридный видеорегистратор в общую группу.
Процесс несложный и осуществляется в три шага:
Шаг 1. Присвойте вашему устройству IP-адрес и маску соответствующей локальной сети предприятия;
Шаг 2. Подсоедините аналоговый видеорегистратор к Ethernet сети предприятия с помощью сетевого интерфейса rj-45 ;

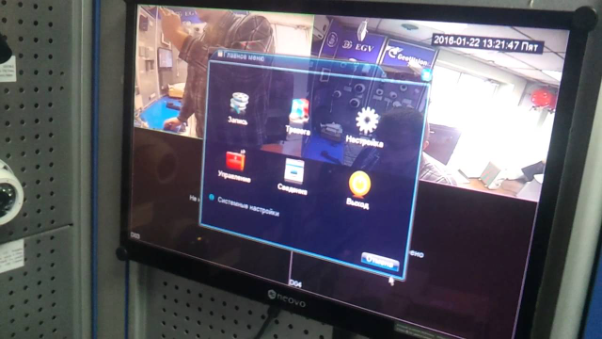

Шаг 3. Установите на одном из персональных компьютеров специализированную программу, которая объединяет изображения с обоих регистраторов и выводит их на один обзорный дисплей в диспетчерской. Например, программу PSS 4.0.4 от компании SPYMAX;
Готово, ваша ip-камера или камеры интегрированы в аналоговую систему.
Однако стоит помнить, что осуществив все вышеперечисленные действия, на выходе вы получите две разные системы видеонаблюдения. Для полноценного слияния аналоговых и цифровых камер необходимы гибридные видеорегистраторы.
Вы вполне можете столкнуться с ситуацией, когда подключить IP-камеру к DVR видеорегистратору не получается даже при использовании переходников с rj45 на bnc. Главная причина кроется в способе передачи информации, который напрямую влияет на совместимость видеокамер и аналоговых видеорегистраторов.
Трансляция аналогового сигнала с несжатым изображением, она же традиционный телевизионный сигнал. Разложение чересстрочное.
Цифровая передача данных пакетами. Задействовано прогрессивное построчное разложение. В процессе передачи информация сжимается, за счет чего осуществляется двусторонняя передача звука, а также команды управления камерой и поворотными устройствами. Передача происходит через цифровые кабеля Ethernet и оптоволокно;
Прогрессивные построчное разложение с последующей передачей цифрового сигнала самосинхронизирующегося несжатого изображение. Сигнал передается через коаксиальный кабель с сопротивлением 75 Ом;
Прогрессивное построчное разложение передачей аналогового видеосигнала через коаксиальный кабель;
Не подключайте видеокамеры с различным способом передачи изображения к одному видеорегистратору.

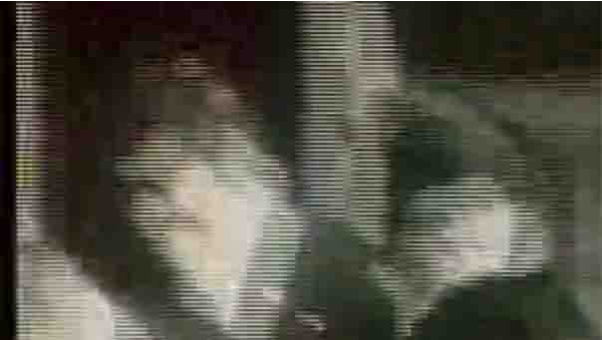

Это чревато тем, что на выходе вы получите так называемый эффект “интерлейсинга”. Иными словами, все поперечно движущиеся объекты будут выглядеть смазанными, а их края - иметь вид “гребенки”.
