Что такое ptz камера видеонаблюдения и как она работает?

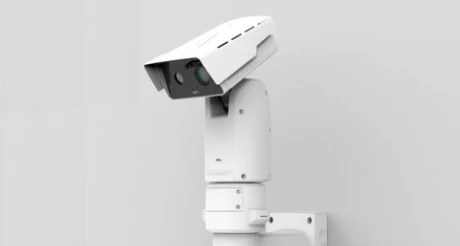

PTZ-камера — это камера, оборудованная приводом для поворота, наклона и зумирования. Собственно говоря, ее функционал заложен в названии Pan (панорама), Tilt (наклон), Zoom (зум).

PTZ-камера вращается  в вертикальной и горизонтальной плоскостях благодаря небольшим моторам, а мощный зум дает возможность различать мельчайшие детали изображения. PTZ-видеокамеры наблюдения могут осуществлять съемку по заданному маршруту в заданном отрезке времени.

Проще говоря, PTZ-камера - это  маленький робот с большим объемом памяти.

PTZ-камеры используются как на частных территориях, в коттеджных поселках например, так и на больших коммерческих объектах: предприятиях, закрытых/открытых паркингах, торговых центрах,  аэропортах и вокзалах. Также они будут полезны там, где нужно “живое видео”, например на видеоконференциях или спортивных трансляциях.

Одна PTZ-камера может снимать  как крупные планы, так и каждого участника отдельно..

Как работает PTZ-камера?

Рассмотрим PTZ-камеру HD Precision Camera TTC8-01 от Tandberg.

Массивное металлическое  основание, которое придает устройству устойчивости и защищает  от повреждений  главную плату с электроникой. На основании находится поворотная платформа, а в ней -  ложе самой камеры. Ролики, вмонтированные в платформу, позволяют ложу перемещаться. А они, в свою очередь, двигаются за счет электромотора с зубчатым колесом.

Работу мотора регулируют оптические датчики - чтобы определить угол наклона они используют свет, отраженный от специальных меток. Для этого с внутренних сторон зубчатых реек мотора наносятся специальные накладки, которые формируются прерыванием отраженного света.

Под куполом камеры  расположен еще один мотор - приводной. Благодаря ему камера поворачивается вправо и влево. Вал поворотного мотора проворачивается небольшими шагами (1 шаг = 3,750). Чтобы камера сделала полный оборот нужно  96 шагов.

Изображение масштабируется с помощью оптического трансфокатора с регулируемым фокусным расстоянием С сочетании с  цифровым увеличением он дает камере возможность  фокусироваться на объектах различной степени удаленности.

У современных  PTZ-камер есть встроенное программное обеспечение, которое позволяет камере определять движение в наблюдаемой зоне. Зафиксировав активность, камера автоматически фиксируется на объекте и меняет увеличение в зависимости от его удаленности. В результате вы получаете четкое изображение.

PTZ-камеры работают в ручном и автоматическом режимах. Ручной камерой управляет оператор -  через клавиатуру, джойстик или через панель управления. Во втором случае она наводится  на интересующий объект автоматически.

Автоматическую работу камеры обеспечивается следующими настройками:

• Пресеты – положение камеры, фокусное расстояние и угол наклона задаются автоматически. Наблюдение ведется за определенной точкой и в определенное времени.

• Туры или автопатрулирование  –  камера движется по заданному автоматическому маршруту с определенной скоростью, при необходимости останавливаясь в нужных точках.

Данные передаются  в цифровом виде по протоколам TCP/IP.

Методы, которыми шифруется информация постоянно меняются, что делает невозможных кражу данных.

Как управлять PTZ-камерой?

Камерой можно управлять вручную или через дистанционный пульт - если она близко. Если устройство находится далеко, используют программную систему наведения:  OBS, vMix, Wirecast, TriCaster, MimoLive, Livestream Studio.

Плюсы и минусы PTZ-камер

Плюсы:

Минусы:

Амиком рекомендует

Бюджетная модель с базовым функционалом:

Hikvision DS-2DE2A204IW-DE3(CO)(S6).

• Это поворотная мини PTZ-камера с 4-х кратным оптическим Zoom и встроенным микрофоном. Ее розничная стоимость лежит в пределах 25 000 тысяч рублей. Модель подойдет для уличной установки в теплых регионах. Захват области: поворот — 330 º, 0.1–100 °/с, наклон — 0–90 ° (с автопереворотом). Корпус защищен по стандартам IP67 и IK-10.

Более сложные и функциональные модели, относящиеся к проектному оборудованию:

• Hikvision DS-2DE5432IW-AE(S5) - уличная 4Мп скоростная поворотная IP камера с функцией автоматического слежения за фигурой движущегося человека. Это всепогодная модель с ИК-подсветкой до 150 метров и мощной 32-кратной оптикой, позволяющей приближать изображение за 4.2 с.

• Hikvision TandemVu DS-2SE7C432MW-AEB(14F1)(P3).  Эта модель представляет из себя  обзорную  и поворотную камеру в одном корпусе, Слежение за движущимися объектами происходит на основе событий обзорной камеры. Модель позволяет вести съемку на большой площади с сохранением высокой детализации изображения. Дальность Ик-подсветки - 200 метров.
